Dokonalý sprievodca armatúrami na priadze: Všetko, čo potrebujete vedieť

Čo sú potrubné tvarovky na zvary na tupo

Potrubné tvarovky privarené na tupo sú komponenty používané na pripojenie, presmerovanie alebo ukončenie častí potrubia v potrubnom systéme ich privarením priamo ku koncom potrubia, čím sa vytvorí trvalý, nepriepustný spoj. Na rozdiel od závitových alebo hrdlových zvarových tvaroviek sú tvarovky na tupo skosené na okrajoch, aby zvárač mohol spojiť tvarovku a rúrku do jedného súvislého zvaru, výsledkom čoho je hladký vnútorný povrch s minimálnym narušením prietoku.

Tento spôsob pripojenia je široko obľúbený vo vysokotlakových a vysokoteplotných priemyselných aplikáciách, vrátane ropovodov a plynovodov, zariadení na výrobu energie a chemických spracovateľských závodov, kde je integrita spoja v extrémnych podmienkach neúnosná. Pretože samotný zvar sa stáva súčasťou rúrkovej konštrukcie a nie samostatným mechanickým spojením, tvarovky na tupo zvary vo všeobecnosti ponúkajú vynikajúcu pevnosť a spoľahlivosť v porovnaní s alternatívnymi metódami spájania.

Bežné typy tvaroviek na zváranie na tupo

Tvarovky na tupo sa dodávajú v niekoľkých štandardizovaných tvaroch, z ktorých každý je navrhnutý tak, aby slúžil špecifickej funkcii v rámci usporiadania potrubia. Pochopenie týchto typov pomáha inžinierom a obstarávacím tímom špecifikovať správny komponent pre každú aplikáciu.

Lakte

Lakte change the direction of pipe flow, typically available in 45-degree and 90-degree configurations, as well as long radius and short radius variations. Long radius elbows are more common in general piping systems because they create a gentler flow transition, reducing pressure drop and turbulence compared to short radius alternatives.

Odpaliska

Odpaliska allow a pipeline to branch into two directions, either as an equal tee, where all three openings share the same diameter, or a reducing tee, where the branch outlet is smaller than the main run. Tees are essential in systems requiring flow distribution or the integration of secondary lines into a main pipeline.

Reduktory

Reduktory connect pipe sections of different diameters, allowing a system to transition smoothly from a larger to a smaller pipe size, or vice versa. Concentric reducers maintain a centered axis between both pipe ends, while eccentric reducers offset one side, often used when maintaining a level top or bottom surface is necessary for drainage or equipment alignment.

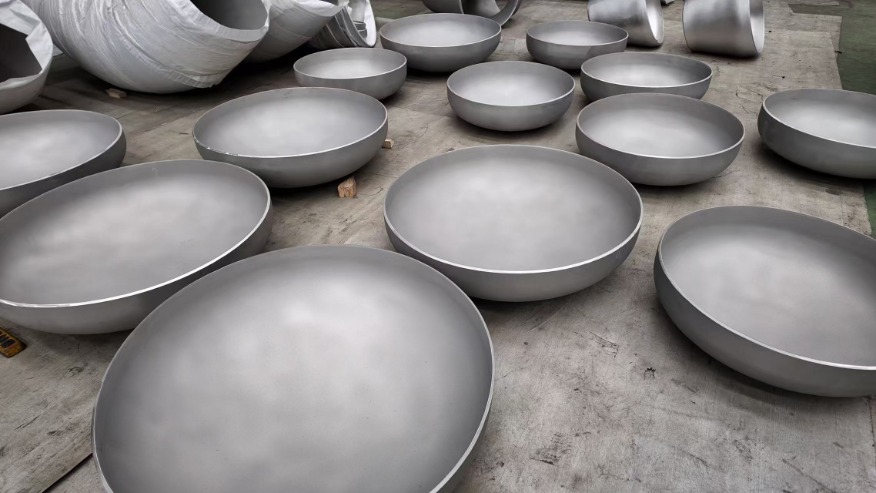

Čiapky

Čiapky are used to seal the end of a pipeline, providing a permanent closure that withstands the same pressure and temperature conditions as the rest of the system. These are commonly used at line terminations or during system testing phases before further sections are added.

Materiály používané pri výrobe fitingov na tupo

Výber materiálu výrazne ovplyvňuje výkon, cenu a vhodnosť použitia tvaroviek na tupo zvar. V tabuľke nižšie sú uvedené bežné materiály a ich typické prípady použitia v rámci priemyselných potrubných systémov.

Pochopenie hrúbky steny a rozvrhu hodnotení

Tvarovky na zvary na tupo sa vyrábajú tak, aby zodpovedali špecifickým harmonogramom rúr, ktoré označujú hrúbku steny tvarovky vzhľadom na jej vonkajší priemer. Bežné plány zahŕňajú plány 10, 40 a 80, pričom vyššie čísla plánu označujú hrubšie steny schopné odolať väčšiemu vnútornému tlaku. Výber správneho rozvrhu je kritický, pretože nezhodná hrúbka steny medzi tvarovkou a spojovacou rúrou môže vytvoriť slabé miesta v zvarovom spoji, čo ohrozí celkovú integritu systému.

Inžinieri zvyčajne vypočítavajú požadované hodnoty harmonogramu na základe prevádzkového tlaku, teploty a mechanických vlastností konkrétneho materiálu, pričom často odkazujú na normy ako ASME B16.9, ktoré upravujú rozmerové a tolerančné požiadavky na továrenské tvarovky na zváranie na tupo.

Kľúčové výhody tvaroviek pre zváranie na tupo oproti iným typom pripojenia

Armatúry pre zváranie na tupo ponúkajú niekoľko praktických výhod, vďaka ktorým sú preferovanou voľbou pre náročné priemyselné aplikácie v porovnaní so závitovými alebo prírubovými alternatívami.

• Vynikajúca pevnosť spoja vďaka plne tavnému spojeniu medzi armatúrou a rúrkou.
• Znížené riziko netesností v porovnaní so závitovými spojmi, ktoré sa môžu uvoľniť pri vibráciách alebo tepelných cykloch.
• Hladký vnútorný otvor, ktorý minimalizuje turbulencie a pokles tlaku v armatúre.
• Vhodnejšie pre vysokoteplotné a vysokotlakové systémy, kde môžu mechanické spoje zlyhať.
• Znížte požiadavky na dlhodobú údržbu po správnom zváraní a kontrole.

Úvahy o inštalácii a kontrole kvality

Správna inštalácia tvaroviek pre zváranie na tupo si vyžaduje skúsených zváračov a starostlivú pozornosť príprave spoja, vrátane presného skosenia a zarovnania pred začatím zvárania. Akékoľvek nesprávne vyrovnanie alebo nekonzistentná medzera medzi tvarovkou a rúrkou môže viesť k chybám zvaru, ktoré ohrozujú štrukturálnu integritu spoja, najmä pri vysokotlakových aplikáciách, kde by zlyhanie mohlo mať vážne bezpečnostné následky.

Opatrenia na kontrolu kvality, ako je rádiografické testovanie, ultrazvuková kontrola a testovanie penetrantom farbiva, sa bežne používajú na overenie integrity zvaru po inštalácii, najmä v kritických systémoch, ako je výroba energie alebo petrochemické spracovanie, kde by nezistené chyby zvaru mohli časom viesť ku katastrofálnemu zlyhaniu.

Výber správnej tvarovky na tupý zvar pre váš projekt

Výber správnej tvarovky na zvar na tupo zahŕňa vyhodnotenie viacerých faktorov spolu, vrátane prevádzkového tlaku potrubia, teplotného rozsahu, prepravovanej tekutiny alebo plynu a okolitých podmienok prostredia. Úzka spolupráca s informovaným dodávateľom a odkazovanie na príslušné priemyselné normy zaisťuje, že vybrané armatúry, materiály a plánované hodnotenia presne zodpovedajú požiadavkám konkrétneho potrubného systému, čo v konečnom dôsledku podporuje dlhodobú spoľahlivosť a bezpečnosť v celej inštalácii.
